HYUNDAI 81ND12050 R700 R800 R850 Nosná kladka pásu / Sestava horní kladky pásu / Výrobce komponentů podvozku pro těžká pásová rypadla / CQC TRACK

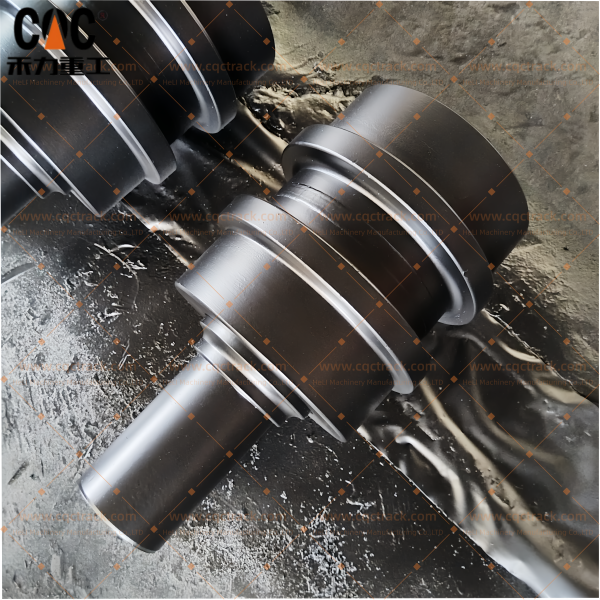

Nosná kladka pásů HYUNDAI 81ND12050 R700 R800 R850– Horní kladka pásu pro komponenty podvozku těžkého bagru odCQC TRACK

Shrnutí pro manažery

Tato technická publikace nabízí vyčerpávající analýzuSestava nosné kladky pásu HYUNDAI 81ND12050— klíčový podvozkový komponent navržený pro těžká hydraulická rypadla řady R700, R800 a R850. Tyto stroje představují největší modely rypadel HYUNDAI s provozní hmotností od 40 do 85 tun, které se používají v nejnáročnějších aplikacích, včetně rozsáhlé těžby, rozvoje velké infrastruktury, těžkého stavebnictví a lomových operací po celém světě.

Nosná kladka (alternativně označovaná jako horní válec nebo horní válec) plní základní funkci podepření horního větve pásového řetězu mezi předním napínacím kolem a zadním ozubeným kolem, zabraňuje nadměrnému prověšení pásu a udržuje správné spojení s pohonným systémem. Pro provozovatele největších rypadel HYUNDAI je pochopení konstrukčních principů, materiálových specifikací a ukazatelů kvality výroby této součásti nezbytné pro informovaná rozhodnutí o zadávání veřejných zakázek, která optimalizují celkové náklady na vlastnictví v extrémně náročných aplikacích.

Tato analýza zkoumá nosný válec HYUNDAI z několika technických hledisek: funkční anatomie, metalurgické složení pro náročné aplikace, inženýrství výrobních procesů, protokoly zajištění kvality a strategické zdroje – se zvláštním zaměřením na…CQC TRACK(působící v rámci skupiny HELI Group) jako specializovaný výrobce a dodavatel komponentů podvozků pro těžká pásová rypadla působící v Quanzhou v Číně.

1. Identifikace produktu a technické specifikace

1.1 Názvosloví a použití součástí

Ten/Ta/ToSestava nosné kladky pásu HYUNDAI 81ND12050je podvozkový komponent specifikovaný výrobcem originálního vybavení (OEM) a navržený pro největší modely rypadel HYUNDAI. Číslo dílu 81ND12050 představuje proprietární identifikační kód společnosti HYUNDAI, který odpovídá přesným technickým výkresům, rozměrovým tolerancím a materiálovým specifikacím vyvinutým na základě přísných ověřovacích protokolů výrobce originálního vybavení.

Tato sestava nosného válce je kompatibilní s následujícími modely těžkých bagrů HYUNDAI:



Model	Rozsah provozní hmotnosti	Typické aplikace
700 randů	65–70 tun	Velkoobjemová těžba, významná infrastruktura, těžké stavebnictví
800 randů	75–80 tun	Povrchová těžba, provoz v lomech, masivní zemní práce
850 randů	80–85 tun	Velmi rozsáhlá těžba, odstraňování primárního nadloží, rozsáhlé výkopové práce

Tyto stroje představují vlajkovou loď řady rypadel HYUNDAI, která je hojně využívána v:

• Povrchová těžba: Odstraňování skrývky, těžba rudy, úprava dolu
• Velkoobjemová těžba: Primární produkce v kamenivých a objemových lomech
• Hlavní infrastrukturní projekty: výstavba přehrady, rozvoj dálnic, rozvoj přístavů
• Těžké stavebnictví: Masivní výkopové práce pro průmyslové a komerční megaprojekty

1.2 Primární funkční odpovědnosti

Nosná kladka v aplikacích ultra-velkých rypadel plní tři vzájemně propojené funkce, které jsou klíčové pro výkon stroje a životnost podvozku:

Podpěra řetězu pásu: Obvodová plocha nosné kladky se dotýká horní části řetězu pásu a podpírá jeho hmotnost mezi předním napínacím kolem a zadním ozubeným kolem. U strojů třídy 70–85 tun s pásovými řetězy o hmotnosti 200–350 kg na metr musí nosné kladky nést značné statické zatížení (obvykle 800–1 500 kg na válec) a zároveň zvládat dynamické zatížení během provozu stroje.

Vedení řetězu: Váleček udržuje správné vyrovnání řetězu a zabraňuje bočnímu posunutí, které by mohlo způsobit kontakt řetězu s rámem pásu nebo jinými součástmi podvozku. Tato vodicí funkce je obzvláště důležitá při otáčení stroje a provozu na bočních svazích až do 30° v těžebních aplikacích. Nosné kladky pro tyto velké stroje mají obvykle konfiguraci s dvojitou přírubou pro pozitivní uchycení pásu.

Řízení rázového zatížení: Během jízdy po nerovném terénu absorbuje nosný válec rázové zatížení přenášené řetězem pásů a chrání tak rám pásů a koncový převod před poškozením způsobeným rázy. Tato funkce vyžaduje jak mimořádnou konstrukční pevnost, tak i kontrolované charakteristiky průhybu.

1.3 Technické specifikace a rozměrové parametry

Přestože přesné technické výkresy společnosti HYUNDAI zůstávají majetkem společnosti, specifikace nosných válců pro rypadla třídy 70-85 tun, které jsou v oboru standardní, obvykle zahrnují následující parametry založené na zavedených výrobních normách:

Prémioví dodavatelé náhradních dílů, jako je CQC TRACK, dosahují tolerancí ±0,02 mm na kritických ložiskových čepech a utěsňují otvory v tělesech, což zajišťuje správné usazení a dlouhodobou spolehlivost v nejnáročnějších aplikacích.

1.4 Anatomie a konstrukční prvky komponent

Sestava nosného válce pro řady HYUNDAI R700/R800/R850 se skládá z několika klíčových komponentů určených pro extrémní provoz:

Těleso válečku: Hlavní kolo, které je v kontaktu s pásovým řetězem a nese ho, je vyrobeno z kované legované oceli s indukčně kaleným běhounem a přírubovými povrchy. Těleso obsahuje přesně obrobené otvory pro ložiska a dutiny pouzder těsnění.

Hřídel: Stacionární náprava, která se k rámu pásu montuje pomocí robustních konzol, vyrobených z vysokopevnostní legované oceli s přesně broušenými ložiskovými čepy a povrchovou úpravou pro zvýšenou odolnost.

Ložiskový systém: Shodná sada vysoce odolných kuželíkových ložisek, která zajišťují plynulé otáčení a zároveň zvládají kombinované radiální a axiální zatížení. Ložiska jsou vybírána s dynamickou únosností vhodnou pro stroje třídy 70-85 tun.

Systém těsnění: Vícestupňové bariéry proti kontaminaci, které chrání ložiska před abrazivními částicemi, vlhkostí a nečistotami. Zahrnuje plovoucí těsnění, břitová těsnění a labyrintové protiprachové kryty.

Montážní konzola: Vysoce odolná vyrobená nebo litá konzola, která připevňuje sestavu válečků k rámu pásu a je navržena tak, aby odolala plnému dynamickému zatížení během provozu.

2. Metalurgické základy: Materiálová věda pro aplikace s ultravelkými bagry

2.1 Kritéria výběru legované oceli pro extrémní zatížení

Provozní prostředí nosného válce pro rypadla třídy 70-85 tun představuje nejnáročnější požadavky na materiál v odvětví těžké techniky. Součást musí současně:

• Odolává abrazivnímu opotřebení v důsledku neustálého kontaktu s pásovým řetězem a vystavení důlním sutinám obsahujícím vysoce abrazivní minerály, jako je křemen (tvrdost 7 Mohs), silikáty a žula
• Odolávají rázovému zatížení při jízdě stroje v náročném terénu, překračování překážek a dynamickému zatížení během výkopových cyklů
• Zachovat strukturální integritu při cyklickém zatížení přesahujícím 10⁷ cyklů po celou dobu životnosti stroje
• Zachování rozměrové stability i přes vystavení teplotním extrémům (-40 °C až +50 °C), vlhkosti a chemickým kontaminantům včetně paliv, maziv a těžebních činidel

Prémioví výrobci, jako je CQC TRACK, vybírají specifické jakosti prémiových legovaných ocelí, které dosahují optimální rovnováhy mezi tvrdostí, houževnatostí a odolností proti únavě pro aplikace s ultravelkými rypadly:

SAE 4140 / 42CrMo slitina chromu a molybdenu: Toto je preferovaný materiál pro extrémně zatížitelné nosné válečky. S obsahem uhlíku 0,38–0,45 %, chromu 0,90–1,20 % a molybdenu 0,15–0,25 % poskytuje SAE 4140:

• Mez pevnosti v tahu 950 MPa nebo vyšší po správném tepelném zpracování
• Vynikající prokalitelnost pro kalení součástí s velkým průřezem (až do 100 mm)
• Vynikající odolnost proti únavě při cyklickém zatěžování
• Dobrá houževnatost při vysokých úrovních tvrdosti (hodnoty rázové houževnatosti dle Charpyho metody V 40-60 J při -20 °C)
• Odolnost proti popouštěcímu křehnutí během tepelného zpracování
• Zvýšený výkon v prostředí s nízkými teplotami

Prémiová slitina SAE 4340 / 40CrNiMo: Pro nejnáročnější těžební aplikace poskytuje SAE 4340 s přídavkem niklu (1,65–2,00 %):

• Ještě vyšší prokalitelnost pro velmi velké profily
• Vynikající houževnatost při vysokých úrovních pevnosti
• Zvýšená únavová pevnost
• Lepší rázové vlastnosti při nízkých teplotách

Manganová ocel 50Mn / 50MnB: Pro tělesa válců, kde je prioritou zvýšená odolnost proti opotřebení, poskytuje ocel 50Mn s obsahem uhlíku 0,45–0,55 % a manganu 1,4–1,8 %:

• Vynikající povrchová kalitelnost
• Dobrá odolnost proti opotřebení v důsledku tvorby karbidů
• Dostatečná houževnatost pro většinu aplikací
• Varianty s mikrolegovaným bórem (50MnB) pro zvýšenou kalitelnost

Sledovatelnost materiálu: Renomovaní výrobci poskytují komplexní dokumentaci o materiálech, včetně protokolů o zkoušce v mlýně (MTR), které osvědčují chemické složení s analýzou specifických prvků (C, Si, Mn, P, S, Cr, Mo, Ni, dle potřeby). Spektrografická analýza potvrzuje chemický složení slitiny v porovnání s certifikovanými specifikacemi.

2.2 Kování vs. odlévání: Imperativ struktury zrna

Primární metoda tváření zásadně určuje mechanické vlastnosti a životnost nosného válce. Zatímco odlévání nabízí cenové výhody pro jednoduché geometrie, vytváří rovnoměrnou strukturu zrn s náhodnou orientací, potenciální pórovitostí a nižší rázovou odolností. Výrobci prémiových nosných válců pro ultra velké rypadla používají pro těleso válce výhradně kování za tepla v uzavřené zápustce.

Proces kování pro součásti třídy R700/R800/R850 začíná řezáním ocelových ingotů o velkém průměru (obvykle o průměru 200–300 mm) na přesnou hmotnost, jejich zahřátím na přibližně 1150–1250 °C až do úplné austenitizace a následným vystavením deformaci pod vysokým tlakem mezi přesně obrobenými zápustkami v hydraulických lisech schopných síly 5 000–10 000 tun.

Toto termomechanické zpracování vytváří kontinuální tok zrn, který sleduje obrys součásti a zarovnává hranice zrn kolmo k hlavním směrům napětí. Výsledná struktura vykazuje o 20–30 % vyšší únavovou pevnost a výrazně větší absorpci rázové energie ve srovnání s odlitými alternativami – což je klíčová výhoda v těžebních aplikacích, kde může být rázové zatížení silné.

Po kování se součásti řízeně ochlazují, aby se zabránilo tvorbě škodlivých mikrostruktur, jako je Widmanstättenův ferit nebo nadměrné precipitace karbidů na hranicích zrn.

2.3 Tepelné zpracování s dvojími vlastnostmi

Metalurgická sofistikovanost prémiového ultra velkého nosného válce pro bagry se projevuje v jeho přesně navrženém profilu tvrdosti – extrémně tvrdý, odolný povrch proti opotřebení v kombinaci s houževnatým, nárazuvzdorným jádrem:

Kalení a popouštění (Q&T): Celé kované těleso válce je austenitizováno při teplotě 840–880 °C a poté rychle kaleno v míchané vodě, oleji nebo polymerním roztoku. Tato transformace vytváří martenzit, který poskytuje maximální tvrdost, ale je s tím spojena i křehkost. Okamžité popouštění při teplotě 500–650 °C umožňuje vysrážení uhlíku ve formě jemných karbidů, čímž se uvolní vnitřní pnutí a obnoví houževnatost. Výsledná tvrdost jádra se obvykle pohybuje v rozmezí 280–350 HB (29–38 HRC), což poskytuje optimální houževnatost pro absorpci rázů v aplikacích s ultravelkými rypadly.

Indukční kalení povrchu: Po dokončovacím obrábění prochází kritická opotřebitelná plocha – průměr běhounu – lokálním indukčním kalením. Součást obklopuje přesně navržená vícezávitová měděná indukční cívka, která indukuje vířivé proudy, jež během několika sekund rychle zahřejí povrchovou vrstvu na austenitizační teplotu (900–950 °C). Okamžité kalení ve vodě vytváří martenzitický nátěr o hloubce 8–15 mm s povrchovou tvrdostí HRC 55–62, což poskytuje výjimečnou odolnost proti abrazivnímu opotřebení v důsledku kontaktu s pásovými řetězy v důlním prostředí.

Ověření profilu tvrdosti: Výrobci kvalitních materiálů provádějí na vzorkových součástech měření mikrotvrdosti, aby ověřili shodu hloubky pouzdra se specifikacemi. Gradient tvrdosti od povrchu (HRC 55-62) přes kalené pouzdro k jádru (280-350 HB) musí sledovat kontrolovaný přechod, aby se zabránilo odlupování nebo oddělení pouzdra od jádra při rázovém zatížení. Typický profil tvrdosti ukazuje:

• Povrch: HRC 58-62
• Hloubka 2 mm: HRC 55-58
• Hloubka 5 mm: HRC 50-55
• Hloubka 8 mm: HRC 45-50
• Hloubka 12 mm: HRC 35-45
• Jádro: HRC 29-38

2.4 Protokoly zajištění kvality pro komponenty ultravelkých bagrů

Výrobci jako CQC TRACK implementují vícestupňové ověřování kvality v průběhu výroby s vylepšenými protokoly pro komponenty ultra velkých rypadel:

• Spektroskopická analýza materiálu: Potvrzuje chemické složení slitiny oproti certifikovaným specifikacím při příjmu suroviny s vylepšeným ověřováním prvků u kritických slitin. Chemie musí splňovat přísné limity pro všechny prvky, zejména uhlík, mangan, chrom, molybden a nikl.
• Ultrazvukové testování (UT): 100% kontrola kritických výkovků ověřuje vnitřní těsnost a detekuje jakoukoli pórovitost ve středové linii, vměstky nebo laminace, které by mohly ohrozit strukturální integritu při extrémním zatížení. Testování probíhá podle normy ASTM A388 nebo ekvivalentních norem.
• Ověření tvrdosti: Zkouška tvrdosti dle Rockwella nebo Brinella potvrzuje jak tvrdost jádra po ošetření Q&T, tak i tvrdost povrchu po indukčním kalení. Zvýšené frekvence vzorkování pro ultra velké součásti (až 100 % pro kritické prvky).
• Magnetická prášková kontrola (MPI): Zkoumá kritické oblasti – zejména kořeny přírub a přechody hřídelí – a se zvýšenou citlivostí detekuje jakékoli trhliny způsobující poškození povrchu nebo opálení od broušení. Testování se řídí normou ASTM E709 nebo ekvivalentními normami.
• Ověřování rozměrů: Souřadnicové měřicí stroje (CMM) ověřují kritické rozměry, přičemž statistické řízení procesu udržuje indexy způsobilosti procesu (Cpk) vyšší než 1,33 pro kritické prvky. Jsou poskytovány kompletní rozměrové zprávy.
• Mechanické zkoušky: Vzorky komponentů podléhají tahovým a rázovým zkouškám (Charpyho V-vrub) při snížených teplotách (-20 °C až -40 °C), aby se ověřila houževnatost pro těžební provozy v chladném podnebí.
• Mikrostrukturální vyšetření: Metalografické vyšetření ověřuje správnou strukturu zrna, hloubku vrstvy, martenzitickou strukturu a absenci škodlivých fází, jako je zbytkový austenit nebo karbidy na hranicích zrn.

3. Přesné strojírenství: Návrh a výroba součástek

3.1 Geometrie válců pro aplikace s ultra-velkými bagry

Geometrie nosných kladek pro stroje třídy R700/R800/R850 musí přesně odpovídat specifikacím pásového řetězu a zároveň zvládat extrémní zatížení těžebního provozu:

Vnější průměr: Průměr 350–420 mm je vypočítán tak, aby poskytoval odpovídající otáčky a životnost ložiska L10 při typických rychlostech pojezdu (1,5–3 km/h v důlních aplikacích). Průměr musí být udržován v rámci přesných tolerancí (±0,10 mm), aby byla zajištěna konzistentní výška podpěry řetězu a správné uchycení.

Profil běhounu: Kontaktní plocha obvykle zahrnuje mírné vyklenutí (o poloměru 0,5–1,5 mm), které vyrovnává drobné nesouososti stopy a zabraňuje zatížení hran, které by mohlo urychlit lokální opotřebení. Profil je optimalizován pomocí metody konečných prvků, aby bylo zajištěno rovnoměrné rozložení tlaku po celé kontaktní ploše za různých podmínek zatížení. Poloměr vyklenutí je pečlivě vybrán na základě očekávaného nesouososti stopy a podmínek zatížení.

Konfigurace příruby: Nosné kladky pro ultravelká rypadla se vyznačují robustní konstrukcí s dvojitou přírubou, která zajišťuje pozitivní uchycení pásu v obou směrech – což je nezbytné pro těžební operace na svazích. Mezi klíčové prvky konstrukce příruby patří:

Šířka válečku: Celková šířka 130–160 mm poskytuje dostatečnou kontaktní plochu s kolejnicí pásového řetězu, rozkládá zatížení a minimalizuje kontaktní tlak a opotřebení. Šířka běhounu je obvykle 80–100 mm s přírubami přesahujícími okraje.

3.2 Konstrukce hřídelových a ložiskových systémů pro extrémní zatížení

Stacionární hřídel musí odolávat trvalým ohybovým momentům a smykovým napětím a zároveň zachovat přesné vyrovnání s rotujícím tělesem válce. Pro aplikace R700/R800/R850 se průměry hřídelí obvykle pohybují v rozmezí 90–110 mm, vypočítáno na základě:

• Statická hmotnost stroje rozložená na každý nosný válec (800–1 500 kg na válec, v závislosti na konfiguraci)
• Dynamické součinitele zatížení 3,0–4,0 pro těžební aplikace (vyšší než ve stavebnictví v důsledku nárazu)
• Zatížení v tahu kolejí přenášené řetězem během provozu
• Boční zatížení při otáčení a provozu na svahu (až 30–40 % svislého zatížení)

Ložiskový systém pro nosné válce ultra velkých bagrů využívá párované sady vysoce odolných kuželíkových ložisek, speciálně vybraných pro extrémně náročné aplikace:

Prémioví výrobci odebírají ložiska od renomovaných dodavatelů, jako jsou Timken®, NTN, KOYO, nebo od ekvivalentních výrobců vysoce kvalitních ložisek s osvědčeným výkonem v těžebních aplikacích.

Čepy hřídelových ložisek jsou přesně broušeny s tolerancí h6 (±0,015–0,025 mm) a často povrchově upraveny (např. chromováním, nitridací nebo indukčním kalením) pro zvýšenou odolnost proti opotřebení a korozi.

3.3 Pokročilá technologie vícestupňového těsnění pro těžební prostředí

Systém těsnění je nejdůležitějším faktorem ovlivňujícím životnost nosných válců v aplikacích s ultra velkými rypadly v dolech, kde stroje pracují v prostředí s extrémní úrovní znečištění. Data z oboru ukazují, že více než 80 % předčasných selhání válců v dolech je způsobeno poškozením těsnění.

Prémiové ultra velké nosné válce pro bagry od společnosti CQC TRACK využívají vícestupňové těsnicí systémy těžební kvality, speciálně navržené pro extrémně znečištěná prostředí:

Primární plovoucí těsnění pro vysoké zatížení: Přesně broušené kalené železné nebo ocelové kroužky s lapovanými těsnicími plochami dosahujícími rovinnosti v rozmezí 0,5–1,0 µm. Pro těžební aplikace se materiály a povlaky těsnicích ploch vybírají pro:

Sekundární radiální břitové těsnění: Vyrobeno z prvotřídních elastomerových materiálů s:

• HNBR (hydrogenovaný nitrilbutadienový kaučuk): Výjimečná teplotní odolnost (-40 °C až +150 °C), chemická kompatibilita s EP plastickými mazivy, zvýšená odolnost proti oděru
• FKM (fluoroelastomer): Pro aplikace při vysokých teplotách nebo chemickém vystavení (volitelné)
• Pozitivní těsnicí tlak udržovaný pružinou
• Integrovaný design protiprachové hubice pro odstranění hrubých nečistot

Externí protiprachový kryt labyrintového typu: Vytváří klikatou cestu s několika komorami, které postupně zachycují hrubé nečistoty, než se dostanou k primárním těsněním. Labyrint je:

• Naplněno vysoce přilnavým mazivem pro extrémní tlaky v důlní kvalitě
• Navrženo s výstupními kanály pro samočištění během rotace
• Konfigurováno s více stupni (obvykle 3–5 komor) pro maximální ochranu
• Chráněno obětními otěrnými kroužky, které udržují těsnění i při opotřebení součástí

Mazací dutina: Mezilehlá dutina naplněná těžebním EP mazivem, které funguje jako bariéra a odpuzuje veškeré potenciální kontaminanty, které obcházejí vnější těsnění.

Předmazání: Dutina ložiska je předem naplněna těžebním, vysoce přilnavým plastickým mazivem pro extrémní tlaky (EP), které obsahuje:

• Disulfid molybdeničitý (MoS₂) nebo grafit pro hraniční mazání za extrémního tlaku
• Vylepšené přísady proti opotřebení (ZDDP, sloučeniny fosforu) pro ochranu před rázovým zatížením
• Inhibitory koroze pro provoz ve vlhkém prostředí těžby
• Oxidační stabilizátory pro prodloužené servisní intervaly (2 000 a více hodin)
• Pevná maziva pro nouzový provoz po výpadku mazání

3.4 Rozhraní montážní konzoly a rámu kolejnice

Nosná kladka se k rámu pásu montuje pomocí robustních montážních konzol, které musí odolat plnému dynamickému zatížení těžebního provozu. U strojů třídy R700/R800/R850 jsou tyto konzoly podstatnými součástmi o hmotnosti 20–40 kg.

Mezi klíčové konstrukční prvky patří:

• Přesně obrobené montážní plochy: Zajišťují správné vyrovnání a rozložení zatížení na rám kolejnice. Rovinnost povrchu je obvykle udržována v rozmezí 0,1 mm na 100 mm.
• Vysoce pevné spojovací prvky: Šrouby třídy pevnosti 12.9 (obvykle M24-M30) s kontrolovanými specifikacemi utahování (utahovací momenty 800-1 500 Nm v závislosti na velikosti).
• Vlastnosti pozitivního zajištění: Pojistné podložky, pojistné destičky nebo zajišťovací hmoty závitů, které zabraňují uvolnění při silných vibracích.
• Otěrové desky: Kalené ocelové otěrové desky na rozhraní konzoly a rámu, které poskytují obětní povrchy chránící hlavní komponenty.
• Maznice: Jsou vybaveny pro plánované domazávání kluzných rozhraní (pokud je to relevantní).
• Ochrana proti korozi: Vysoce odolné nátěrové systémy (epoxidové nebo polyuretanové) nebo nátěry s vysokým obsahem zinku pro odolnost v důlním prostředí, často s tloušťkou suchého filmu 150–250 µm.

3.5 Přesné obrábění a kontrola kvality

Moderní CNC obráběcí centra dosahují rozměrových tolerancí, které přímo korelují s životností v aplikacích s ultra velkými rypadly. Mezi kritické parametry nosných válců třídy R700/R800/R850 patří:

CNC řízené soustružnické a brousicí procesy zaručují přesnou geometrii a povrchovou úpravu pro plynulou interakci pásového řetězu. Ověřování rozměrů během procesu se zpětnou vazbou v reálném čase pro obsluhu stroje umožňuje okamžitou korekci procesního posunu.

3.6 Montáž a předběžné testování

Konečná montáž se provádí v čistých prostorách, aby se zabránilo kontaminaci – což je zásadní požadavek pro součásti, u kterých i mikroskopické nečistoty mohou způsobit předčasné opotřebení. Mezi montážní protokoly patří:

• Čištění součástí: Ultrazvukové čištění všech součástí před montáží za použití specializovaných čisticích roztoků, které odstraňují veškeré zbytky po obrábění, oleje a částice.
• Kontrolované prostředí: Prostory s pozitivním tlakem, HEPA filtrací (třída 100 000 nebo lepší) a regulací teploty/vlhkosti.
• Montáž ložiska: Přesné lisování s monitorováním síly pro zajištění správného usazení; ložiska jsou zahřívána pro roztažení, aby se usnadnila montáž bez poškození (indukční ohřívače s regulací teploty).
• Nastavení předpětí: Kuželíková ložiska se nastavují na specifikované předpětí pomocí specializovaných přípravků a měření točivého momentu (obvykle rotační moment 10–30 Nm).
• Instalace těsnění: Specializované hydraulické nebo mechanické lisy s upevňovacími prvky zabraňují poškození těsnicích břitů a ploch; těsnicí plochy jsou během instalace mazány.
• Mazání: Dávkované mazivo se specifikovanými mazivy důlní kvality; vzduchové kapsy jsou během plnění eliminovány řízeným tlakem a odvzdušněním.
• Zkouška rotace: Ověření plynulého otáčení a správného předpětí ložiska.

Předběžné testování nosných válců ultra velkých bagrů zahrnuje:

• Zkouška rotačního momentu pro ověření plynulého otáčení a správného předpětí ložiska (měření momentu odtrhu a chodu)
• Zkouška integrity těsnění tlakovým vzduchem (0,5–1,0 bar) a mýdlovým roztokem k detekci cest úniku; sofistikovanější testování může využívat monitorování poklesu tlaku (ztráta <0,1 bar/min)
• Rozměrová kontrola sestavené jednotky za účelem ověření všech kritických uložení (ověření pomocí souřadnicového měřicího stroje)
• Vizuální kontrola instalace těsnění, utahovacího momentu upevňovacích prvků a celkového provedení
• Mechanický záběh na vzorku pro ověření výkonu při simulovaném zatížení
• Ultrazvuková opakovaná kontrola kritických oblastí po konečném obrábění (čepy hřídele, kořeny přírub)

4. CQC TRACK: Profil výrobce a schopnosti pro komponenty ultra-velkých bagrů

4.1 Přehled společnosti a postavení v odvětví

Společnost CQC TRACK (působící v rámci skupiny HELI) je specializovaný průmyslový výrobce a dodavatel těžkých podvozkových systémů a komponentů podvozků, který pracuje na principech ODM i OEM. Společnost se sídlem v Quanzhou v provincii Fujian – regionu uznávaném pro specializované znalosti v oblasti zakázkových řešení podvozků – se etablovala jako významný hráč na globálním trhu s komponenty podvozků, se zvláštním zaměřením na komponenty pro ultravelká rypadla a těžební zařízení.

Společnost CQC TRACK se specializuje na komponenty podvozků pro globální trhy a vyvinula komplexní možnosti v celém spektru produktů pro podvozky, včetně pojezdových kladek, nosných kladek, předních napínacích kol, řetězových kol, pásových řetězů a pásových desek pro aplikace od minirypadel až po ultra velké těžební stroje do 200 tun. Společnost slouží jako dodavatel a výrobce komponentů podvozků pro těžká pásová rypadla a dodává je mezinárodním distributorům, těžebním provozům, prodejcům zařízení a sítím náhradních dílů po celém světě.

4.2 Technické schopnosti a technické znalosti pro aplikace s ultra-velkými bagry

Integrovaná těžká výroba: CQC TRACK řídí celý výrobní cyklus od získávání materiálů a kování až po přesné obrábění, tepelné zpracování, montáž a testování kvality. U komponentů třídy HYUNDAI R700/R800/R850 tato vertikální integrace zajišťuje konzistentní kvalitu a úplnou sledovatelnost v celém výrobním procesu – což je nezbytné pro komponenty, které musí spolehlivě fungovat v extrémních těžebních podmínkách.

Pokročilé metalurgické znalosti: Technický tým společnosti využívá pokročilé metalurgické znalosti a nástroje pro simulaci dynamického zatížení k návrhu komponentů pro ultra-velké pracovní cykly rypadel. Pro nosné válce třídy R700/R800/R850 to zahrnuje:

• Výběr materiálu: Prémiová legovaná ocel SAE 4140/42CrMo s pevností v tahu ≥950 MPa, pocházející z certifikovaných oceláren s plnou sledovatelností
• Tepelné zpracování: Kalení a popouštění na tvrdost jádra 280-350 HB, následné indukční kalení na povrchovou tvrdost HRC 58-62 s hloubkou návaru 8-15 mm
• Analýza konečných prvků (FEA): Analýza rozložení napětí při těžebním zatížení pro optimalizaci geometrie a minimalizaci koncentrace napětí
• Predikce únavové životnosti: Na základě dat o pracovním cyklu těžby (spektra zatížení, frekvence nárazů, pojezdové vzdálenosti)
• Technologie těsnění: Vícestupňové labyrintové těsnění nebo konfigurace plovákového těsnění s prémiovými elastomery pro extrémní ochranu proti kontaminaci

Inovace v designu: Tým inženýrů společnosti CQC TRACK využívá konstrukční prvky speciálně pro aplikace s ultra-velkými rypadly v těžebním průmyslu:

• Vylepšené těsnicí systémy pro extrémně znečištěná prostředí (křemenný, silikátový prach)
• Optimalizované geometrie přírub pro provoz v těžebním terénu (boční svahy až 30°)
• Zesílené konfigurace ložisek s vyšší dynamickou únosností
• Korozivzdorné nátěry pro mokré těžební podmínky
• Funkce indikátoru opotřebení pro plánování údržby
• Kanály pro čištění mazivem s koncovkami Zerk (mazivo NLGI č. 2 EP)

Protokoly zajištění kvality: Výroba se řídí systémem managementu kvality (QMS) v souladu s mezinárodními normami (ISO 9001). Každá šarže prochází přísnou kontrolou, včetně:

• 100% ultrazvukové testování kritických výkovků
• Zvýšené frekvence vzorkování pro ověřování tvrdosti (10–20 % produkce)
• Rozšířené protokoly ověřování rozměrů (kontrola všech kritických prvků pomocí souřadnicového měřicího stroje)
• Zkušební kritéria a standardy přijetí specifické pro těžbu
• Komplexní dokumentační balíčky pro sledovatelnost kvality
• Výkon ověřený dle ISO 6015:2019

Technická podpora: Tým technických pracovníků společnosti poskytuje technickou podporu pro ověřování aplikací a zajišťuje správný výběr dílů pro konkrétní modely HYUNDAI a roky výroby. Jejich odbornost spočívá v reverzním inženýrství a výrobě náhradních dílů, které splňují nebo překračují výkon originálních dílů.

4.3 Produktová řada pro ultravelká rypadla HYUNDAI

Společnost CQC TRACK vyrábí komplexní sortiment podvozkových komponentů pro největší modely rypadel HYUNDAI, včetně:

Společnost udržuje nástroje a výrobní kapacity pro několik modelů ultra-velkých rypadel HYUNDAI, což zajišťuje konzistentní dodávky jak pro aktuální výrobní, tak i pro terénní požadavky. Jejich rozsáhlý sortiment zahrnuje rypadla od 5 tun do 200 tun a buldozery od D20 do D475.

4.4 Globální zásobovací kapacita pro těžební provozy

Společnost CQC TRACK posílila své technické služby v geografických oblastech nejblíže svým zákazníkům z oblasti těžebního průmyslu, se zvláštním zaměřením na:

• Hlavní těžební regiony: Austrálie (Pilbara, Bowenská pánev), Indonésie (Kalimantan, Sumatra), Jihoafrická republika (Witwatersrand, Severní Kapsko), Chile (Atacama), Peru (Andy), Kanada (Alberta, Britská Kolumbie), Rusko (Sibiř)
• Zóny rozvoje infrastruktury: Blízký východ (Saúdská Arábie, Spojené arabské emiráty), Jihovýchodní Asie (Vietnam, Thajsko, Indonésie), Afrika (Nigérie, Keňa, Ghana)
• Trhy těžkého stavebnictví: Severní Amerika, Evropa, Čína

Díky výrobním závodům v Quanzhou a strategickým partnerstvím v celém čínském ekosystému výroby podvozků nabízí CQC TRACK:

• Konkurenceschopné dodací lhůty: Obvykle 35–55 dní pro zakázkovou výrobu ultra velkých rypadel
• Flexibilní minimální objednací množství: Vhodné jak pro programy zásobování v dolech, tak pro požadavky na údržbu just-in-time
• Schopnost reakce na mimořádné události: Zrychlená výroba (15–25 dní) pro kritické prostoje
• Technická podpora v terénu: Inženýrské konzultace pro optimalizaci aplikací
• Programy skladování: Zařízení pro skladování komponentů s vysokou poptávkou
• Konsignační zásoby: K dispozici pro velké těžební provozy

5. Přehled řady HYUNDAI R700/R800/R850

5.1 Klasifikace a aplikace strojů

Řady rypadel HYUNDAI R700, R800 a R850 představují vrchol modelové řady rypadel HYUNDAI a jsou navrženy a vyrobeny pro nejnáročnější těžební a těžké stavební aplikace po celém světě:

Tyto stroje se vyznačují:

• Odolné podvozkové systémy navržené pro životnost více než 20 000 hodin v důlních podmínkách
• Důlní komponenty, včetně nosných válečků navržených pro extrémní zatížení
• Pokročilé hydraulické systémy pro maximální produktivitu a efektivitu (dvojité čerpadlo, nezávislý výložník a otoč)
• Kabiny zaměřené na řidiče s komplexními monitorovacími a řídicími systémy
• Globální servisní podpora prostřednictvím celosvětové sítě prodejců HYUNDAI

5.2 Specifikace podvozkového systému

Podvozkový systém pro stroje třídy R700/R800/R850 představuje nejmodernější technologie v konstrukci těžkých pásů:

Nosné kladky v tomto systému musí nést rozpětí řetězů pásů 2–4 metry mezi podpěrami, přičemž hmotnost řetězů v největších konfiguracích přesahuje 300 kg na metr – což má za následek statické zatížení 800–1 500 kg na kladku před použitím dynamických faktorů.

5.3 Aspekty pracovního cyklu těžby pro rypadla řady R

Nosné válce v těžebních aplikacích zažívají výrazně náročnější pracovní cykly než ve stavebnictví:

• Nepřetržitý provoz: Často 20+ hodin denně, 6–7 dní v týdnu, s minimálními prostoji
• Vysoké cestovní vzdálenosti: Časté přesouvání mezi doly (až 5–10 km za směnu)
• Drsný terén: Provoz na neupravených důlních cestách, odstřelené hornině a nerovných plošinách
• Extrémní teploty: Od arktického chladu (-40 °C) po pouštní horko (+50 °C)
• Kontaminace: Vystavení abrazivnímu prachu (křemen, silikáty), bahnu, vodě a chemikáliím (paliva, maziva, procesní činidla)
• Rázové zatížení: Jízda přes důlní sutiny, přejíždění dopravníkových pásů a průjezd nerovným terénem
• Provoz na bočním svahu: Těžba na lavicích se sklonem až 30°

Tyto podmínky vyžadují nosné kladky s vylepšenými specifikacemi, robustním těsněním a zárukou kvality nad rámec standardních vysoce odolných komponentů. Nosná kladka 81ND12050 je speciálně navržena tak, aby splňovala tyto náročné požadavky.

6. Ověření výkonu a očekávaná životnost pro těžební aplikace

6.1 Referenční hodnoty pro nosné válce pro rypadla třídy 70-85 tun

Data z různých těžebních a těžkých stavebních prací poskytují realistická očekávání výkonu pro nosné válce třídy HYUNDAI R700/R800/R850:

Prémiové náhradní díly pro nosné kladky od renomovaných výrobců, jako je CQC TRACK, vykazují výkonnostní paritu s originálními komponenty pro těžební průmysl a dosahují 85–95 % životnosti originálních dílů při výrazně nižších pořizovacích nákladech (obvykle o 30–50 % nižších než cena originálních dílů). Životnost ověřená dle normy ISO 6015:2019, která činí více než 10 000 hodin, je za optimálních podmínek a při správné údržbě dosažitelná.

6.2 Běžné režimy poruch v těžebních aplikacích s ultravelkými bagry

Pochopení mechanismů selhání umožňuje proaktivní údržbu a informovaná rozhodnutí o zadávání veřejných zakázek pro těžební provozy:

Selhání těsnění a vniknutí kontaminace: Převládajícím způsobem selhání v těžebních aplikacích (70–80 % selhání) je narušení těsnění, které umožňuje vniknutí abrazivních částic do dutiny ložiska. Těžební prostředí s vysokou koncentrací křemene (tvrdost 7 Mohs) a silikátů exponenciálně urychluje opotřebení těsnění a vniknutí kontaminantů. Mezi počáteční příznaky patří:

• Únik maziva kolem těsnění (viditelný jako vlhkost nebo nahromaděné nečistoty)
• Zvyšující se provozní teplota (detekovatelná infračervenou termografií; 10–20 °C nad základní teplotou)
• Hrubé otáčení v důsledku znečištění, které způsobuje opotřebení ložiska
• Postupné zvyšování točivého momentu
• Skřípavé nebo dunivé zvuky během provozu
• Nakonec dojde k zadření nebo katastrofickému selhání ložiska

Opotřebení přírub: Postupné opotřebení čel přírub naznačuje nedostatečnou tvrdost povrchu nebo nesprávné vyrovnání kolejí. V těžebních aplikacích může být toto opotřebení urychleno:

• Častý provoz na bočních svazích (těžební lavice)
• Tuhé soustružení na abrazivních površích
• Nesprávné vyrovnání kolejí v důsledku opotřebovaných součástí nebo poškození rámu
• Poškození nárazem způsobené úlomky zachycenými mezi přírubou a článkem koleje

Mezi kritické indikátory opotřebení patří ztenčení šířky okolků (snížení bočního napětí) a vznik ostrých hran (zvýšení koncentrace napětí a riziko vykolejení).

Opotřebení běhounu a zmenšení průměru: Běhoun válečků se postupně opotřebovává v důsledku neustálého kontaktu s pouzdry pásu. Pokud zmenšení průměru běhounu překročí specifikace (obvykle 12–18 mm pro tuto velikostní třídu), dochází k několika důsledkům:

• Snížená výška podpěry řetězu, což ovlivňuje geometrii záběru
• Zvýšený kontaktní tlak díky zmenšené kontaktní ploše
• Zrychlené opotřebení válečků i řetězu
• Potenciál pro zmenšení úhlu opásání ovlivňujícího vedení řetězu
• Zvýšené dynamické zatížení v důsledku plácání řetězu

Únava ložiska: Po delší době provozu se u ložisek může v důsledku únavy materiálu pod povrchem projevovat odlupování, což naznačuje, že součást dosáhla své přirozené životnosti. V těžebních aplikacích je tento proces často urychlen:

• Vyšší než očekávané dynamické zatížení z náročného terénu
• Poškození povrchu způsobené kontaminací v důsledku porušení těsnění
• Degradace maziva v důsledku vysokých provozních teplot
• Nesprávné vyrovnání v důsledku průhybu rámu nebo opotřebovaných součástí
• Rázové zatížení z rázových událostí

Únava hřídele: V náročných aplikacích s opakovaným vysokým rázovým zatížením se mohou v místech koncentrace napětí (obvykle při změnách průřezu nebo na vnitřní straně ložiskových čepů) vyvinout únavové trhliny hřídele. Tyto trhliny se mohou šířit nepovšimnuto a vést ke katastrofickému selhání hřídele, pokud nejsou zjištěny během kontroly.

Selhání konzoly: Montážní konzola může při extrémním zatížení dojít k únavovým praskáním nebo deformaci, zejména pokud je na ni zapůsobí nečistoty nebo se uvolní šrouby.

6.3 Indikátory opotřebení a inspekční protokoly pro těžební provozy

Pravidelná kontrola v intervalech 250 hodin (nebo týdně u nepřetržitého těžebního provozu) by měla kontrolovat:

• Stav těsnění: Únik maziva, hromadění nečistot kolem těsnění, poškození těsnění, známky nedávného pročištění
• Otáčení válců: Hladkost, hluk, váznutí, rotační odpor (kontrola ručně se zvednutým pásem)
• Provozní teplota: Porovnání se základní a sesterskou válcovou konstrukcí pomocí infračerveného teploměru nebo termokamery
• Stav příruby: Měření opotřebení (tloušťka), ostré hrany, poškození, praskliny (vizuálně a pomocí posuvného měřítka)
• Stav dezénu: Analýza vzoru opotřebení, měření průměru (pomocí měřicí pásky nebo velkých posuvných měřítek), poškození povrchu, odlupování
• Integrita montáže: Označení utahovacího momentu upevňovacích prvků, stav konzoly, vyrovnání, známky pohybu
• Rozhraní rámu: Stav otěrové desky, vůle, mazání
• Radiální vůle: Detekce vertikálního pohybu (páčidlo a úchylkoměr)
• Axiální vůle: Detekce bočního pohybu
• Neobvyklé zvuky: Skřípání, vrzání, klepání, dunění během provozu
• Vizuální důkaz: Ploché skvrny na válci (značí přilepení)

Pokročilé inspekční techniky pro těžební operace mohou zahrnovat:

• Ultrazvukové měření tloušťky běhounu a přírubových úseků pro kvantifikaci zbývajícího opotřebení (pomocí ručních ultrazvukových měřidel)
• Magnetická prášková kontrola (MPI) hřídelí během generálních oprav za účelem detekce únavových trhlin
• Termografické zobrazování pro identifikaci poškození ložiska před selháním (horká místa naznačují zvýšené tření)
• Analýza vibrací pro programy prediktivní údržby (monitorování základních a trendových hodnot pomocí akcelerometrů)
• Analýza oleje všech provozuschopných ložisek (u moderních utěsněných konstrukcí vzácná)
• Boroskopická kontrola těsnicích ploch a dutin ložisek přes stávající otvory (pokud jsou k dispozici)

7. Instalace, údržba a optimalizace životnosti pro těžební aplikace

7.1 Profesionální instalační postupy pro ultravelká rypadla HYUNDAI

Správná instalace významně ovlivňuje životnost nosných válečků u strojů třídy R700/R800/R850:

Příprava rámu pásu: Montážní plochy na rámu pásu musí být čisté, rovné a bez otřepů, koroze nebo poškození. Mezi klíčové kroky patří:

• Důkladné čištění montážních plošek a otvorů pro šrouby (drátěný kartáč, rozpouštědlo)
• Kontrola prasklin nebo poškození v okolí montážních ploch
• Měření rovinnosti montážní plochy (mělo by být v rozmezí 0,2 mm na 100 mm)
• Oprava poškozených závitů (helicoily nebo závitové vložky dle potřeby)
• Výměna opotřebovaných otěrových desek nebo vložek

Kontrola a příprava konzol: Samotné montážní konzoly by měly být zkontrolovány z hlediska:

• Opotřebení nebo deformace montážních ploch
• Iniciace trhlin v bodech napětí (vizuálně a MPI, pokud je indikováno)
• Poškození korozí
• Stav závitu v montážních otvorech
• Správné uchycení k rámu trati

Specifikace upevňovacích prvků: Všechny montážní šrouby musí být:

• Stupeň 12,9 dle specifikace (obvykle M24-M30)
• Před instalací očistěte a lehce naolejujte
• Utahování ve správném pořadí na předepsaný moment pomocí kalibrovaných momentových klíčů (obvykle 800–1 500 Nm)
• Vybaveno vhodnými zajišťovacími prvky (pojistné podložky, pojistka závitu, zajišťovací destičky)
• Označeno po utažení pro vizuální kontrolu
• Po prvním uvedení do provozu (obvykle 50–100 hodin) znovu utaženo

Ověření zarovnání: Po instalaci ověřte, zda:

• Váleček je správně zarovnán s dráhou řetězu pásu (zkontrolujte pravítkem)
• Váleček se dotýká pásového řetězu rovnoměrně po celé jeho šířce (spárové měrky)
• Vzdálenosti přírub k článkům kolejnice jsou v rámci specifikace (obvykle celkem 4–8 mm)
• Válec se volně otáčí bez zasekávání nebo překážek

Nastavení napnutí pásů: Po instalaci ověřte správné napnutí pásů podle specifikací stroje. U rypadel třídy 70-85 tun v důlních aplikacích se správný průvěs obvykle pohybuje v rozmezí 40-60 mm, měřeno ve středu spodní části pásu mezi předním napínacím kolem a první kladkou pásu. Po několika hodinách provozu zkontrolujte napnutí a v případě potřeby jej upravte.

7.2 Protokoly preventivní údržby pro těžební provozy

Pravidelné intervaly kontrol: Vizuální kontrola v intervalech 250 hodin (týdně u nepřetržitého těžebního provozu) by měla zkontrolovat všechny výše popsané indikátory opotřebení. Častější kontrola (denní prohlídka) by měla zahrnovat vizuální kontrolu zjevných netěsností těsnění, poškození nebo neobvyklých stavů.

Řízení napnutí pásů: Správné napnutí pásů má přímý vliv na životnost nosných kladek. Nadměrné napnutí zvyšuje zatížení ložisek; nedostatečné napnutí umožňuje klepání řetězu, které urychluje opotřebení těsnění a zvyšuje rázové zatížení. Zkontrolujte napnutí:

• Při každých 250 hodinách servisního intervalu
• Po prvních 10 hodinách s novými komponenty
• Když se provozní podmínky výrazně změní (např. při přechodu z měkkého do skalnatého terénu)
• Pokud je pozorováno abnormální chování kolejí (plesknutí, vrzání, nerovnoměrné opotřebení)

Čisticí protokoly: V těžebním prostředí je řádné čištění nezbytné, ale musí být prováděno správně:

• Vyhněte se mytí vysokotlakým proudem namířeným na oblasti těsnění, které by mohlo protlačit nečistoty přes těsnění
• Pro běžné čištění používejte nízkotlakou vodu (pod 1 500 psi).
• Během denních kontrol odstraňujte nahromaděné nečistoty kolem válců pomocí škrabek nebo stlačeného vzduchu.
• Před delšími nečinnostmi v chladném podnebí nechte součásti důkladně vyschnout.
• Zvažte použití stlačeného vzduchu k vyfouknutí zabaleného materiálu, ale vyhněte se jeho namíření na těsnění.

Mazání: U nosných válečků s utěsněnými ložisky není během životnosti nutné žádné dodatečné mazání. Pro všechny servisovatelné součásti:

• Používejte specifikovaná plastická maziva důlní kvality s vhodnými přísadami (EP, MoS₂, inhibitory koroze)
• Dodržujte doporučené intervaly a množství (obvykle 500–1 000 hodin u provozuschopných provedení)
• Proplachujte, dokud se na místech odtoku plastického maziva neobjeví čistý tuk (u provozuschopných ložisek).
• Před a po mazáním otřete armatury dočista
• Zaznamenávání historie mazání pro analýzu trendů

Úvahy o provozních postupech: Postupy obsluhy významně ovlivňují životnost nosných válečků:

• Minimalizujte jízdu vysokou rychlostí v nerovném terénu (snižte rychlost na 2–3 km/h na nerovném povrchu)
• Vyhněte se náhlým změnám směru, které by mohly způsobit vysoké boční zatížení
• Snižte rychlost jízdy při přejíždění překážek
• Udržujte napnutí pásů správně nastavené podle podmínek
• Okamžitě nahlaste neobvyklé zvuky nebo manipulaci
• Vyhněte se provozu se silně opotřebovanými součástmi pásu, které mohou urychlit opotřebení nových válečků
• Pokud je to možné, udržujte konzistentní trasy pro rovnoměrné rozložení opotřebení
• Nepoužívejte pásové řetězy s nadměrnou vůlí

Environmentální aspekty:

• Za vlhkých podmínek (doly s vysokou hladinou spodní vody, období dešťů) kontrolujte těsnění častěji, zda nedochází k pronikání vody
• V mrazivých podmínkách (arktické/subarktické doly) se před provozem ujistěte, že válce nejsou z ledu.
• V prostředí s vysokými teplotami (pouštní doly, tropické provozy) pečlivě sledujte provozní teploty
• Ve vysoce abrazivních podmínkách (křemenec, železnorudné doly) zvažte častější intervaly kontrol (každých 100–150 hodin)

7.3 Kritéria pro rozhodování o nahrazení pro těžební aplikace

Nosné válečky u strojů třídy R700/R800/R850 by měly být vyměněny, když:

• Únik těsnění je zjevný a nelze jej zastavit (viditelný únik maziva, nahromaděné nečistoty naznačující aktivní únik)
• Radiální vůle překračuje specifikace výrobce (obvykle 4–6 mm měřeno na rozchodu kol se zvednutým pásem)
• Axiální vůle překračuje specifikace výrobce (obvykle 3–5 mm)
• Opotřebení příruby snižuje účinnost vedení (tloušťka příruby se zmenšila o více než 25–30 %)
• Poškození příruby zahrnuje praskliny, odlupování nebo silnou deformaci
• Opotřebení běhounu překračuje hloubku zkaleného pouzdra (obvykle když zmenšení průměru přesáhne 12–18 mm)
• Zmenšení průměru dezénu zhoršuje správnou oporu řetězu (viditelná změna ve vzoru prověšení řetězu)
• Odlupování povrchu postihuje více než 10–15 % kontaktní plochy
• Ložisko se otáčí hrubě, hlučně nebo nepravidelně (zvýšený točivý moment)
• Provozní teplota trvale překračuje 80 °C nad okolní teplotu (což naznačuje poškození ložiska).
• Viditelné poškození zahrnuje praskliny, poškození nárazem nebo deformaci
• Válec je zaseknutý (viditelná plochá strana) kvůli znečištění
• Integrita montáže je narušena opotřebovanými nebo poškozenými konzolami

7.4 Systémová strategie nahrazování pro těžební provozy

Pro optimální výkon podvozku a nákladovou efektivitu v těžebních aplikacích by měl být stav nosného válce vyhodnocen společně s:

• Pásový řetěz: Opotřebení čepů a pouzder (měřeno v % původního průměru, obvykle 5–8 % prahová hodnota výměny), stav kolejnice (snížení výšky, opotřebení profilu), účinnost těsnění, celkové prodloužení (obvykle 2–3 % prahová hodnota výměny pro těžební průmysl)
• Pojezdové kladky (dole): Stav těsnění, opotřebení běhounu, stav ložisek na všech kladkách
• Přední napínací kolo: Stav běhounu a příruby, stav ložiska, opotřebení třmenu
• Ozubené kolo: Profil opotřebení zubů (opotřebení háku, ztenčení zubů), stav segmentu, integrita uchycení
• Rám pásu: Seřízení, stav otěrových desek, strukturální integrita

Výměna silně opotřebovaných součástí v párované sadě je považována za nejlepší postup, jak zabránit zrychlenému opotřebení nových dílů. Nejlepší postupy v oboru doporučují:

• Vyměňujte po dvojicích: Nosné kladky na obou stranách by měly být vyměněny společně, aby byl zachován vyvážený výkon pásu.
• Výměna v sadách: Pokud více válečků vykazuje značné opotřebení, zvažte výměnu všech válečků na dané straně.
• Zvažte výměnu systému: Pokud pásový řetěz, válečky, napínací kolo a řetězové kolo vykazují značné opotřebení (obvykle po 8 000–12 000 hodinách), může být nejefektivnější kompletní výměna podvozku.
• Plánování během hlavního servisu: Naplánujte výměnu během plánovaných odstávek (preventivní údržbové odstávky), abyste minimalizovali dopad na výrobu.

Pro těžební provozy s více stroji umožňuje vývoj dat o životnosti součástí prediktivní plánování výměn, optimalizaci skladových zásob a minimalizaci neplánovaných prostojů. Mezi klíčové metriky, které je třeba sledovat, patří:

• Hodiny do prvního měřitelného opotřebení
• Míra opotřebení (mm na 1 000 hodin) za specifických podmínek
• Analýza poruchových režimů a jejich hlavních příčin
• Porovnání výkonnosti mezi dodavateli
• Vliv provozních podmínek (typ rudy, terén, postupy obsluhy) na životnost

8. Strategické aspekty získávání zdrojů pro těžební provozy

8.1 Rozhodnutí o výběru mezi výrobcem originálního vybavení (OEM) a náhradním dílem pro ultravelká rypadla

Manažeři těžebního zařízení musí vyhodnotit rozhodnutí o koupi originálního zařízení (OEM) oproti vysoce kvalitnímu aftermarketu z několika úhlů pohledu:

Analýza nákladů: Aftermarketové komponenty od výrobců, jako je CQC TRACK, obvykle nabízejí 30–50% úsporu počátečních nákladů ve srovnání s originálními díly. Pro těžební vozové parky s více stroji třídy HYUNDAI R700/R800/R850, které pracují 5 000 a více hodin ročně, může tento rozdíl představovat roční úspory v řádu stovek tisíc dolarů. Výpočty celkových nákladů na vlastnictví musí zohlednit:

Parita kvality: Výrobci prémiových náhradních dílů dosahují parity výkonu s originálními komponenty těžební třídy prostřednictvím:

• Ekvivalentní materiálové specifikace (SAE 4140/42CrMo s certifikovaným chemickým složením)
• Srovnatelné procesy tepelného zpracování (jádro 280-350 HB, povrch HRC 58-62, hloubka pouzdra 8-15 mm)
• Těsnicí systémy pro těžební účely s vícestupňovou ochranou proti kontaminaci
• Sady párovaných ložisek od renomovaných výrobců ložisek (Timken®, NTN, KOYO)
• Přísná kontrola kvality se 100% NDT kritických komponentů
• Systémy managementu kvality certifikované dle ISO 9001
• Výkon ověřený dle ISO 6015:2019

Protokoly kvality CQC TRACK zajišťují konzistentní kvalitu vhodnou pro nejnáročnější těžební aplikace.

Záruční podmínky: Záruky OEM obvykle pokrývají 1–2 roky nebo 2 000–3 000 hodin s přísnými požadavky na instalaci a zajištěním dílů prostřednictvím autorizovaných prodejních sítí. Renomovaní výrobci náhradních dílů nabízejí srovnatelné záruky pokrývající výrobní vady s dobou krytí 1–2 roky a flexibilitou, pokud jde o dodavatele instalačních služeb. Klíčové záruční podmínky:

• Rozsah krytí (materiály, zpracování, výkon oproti specifikacím)
• Podmínky poměrného rozdělení (úplná náhrada vs. časově závislé poměrné rozdělení)
• Doba zpracování reklamace a požadavky (dokumentace, autorizace vrácení)
• Podpora terénních služeb pro ověřování reklamací
• Možnosti pokročilé výměny kritických součástí

Dostupnost a dodací lhůty: Dodací lhůty originálních dílů (OEM) se mohou prodloužit kvůli centralizované distribuci a potenciálnímu narušení dodavatelského řetězce – což je kritické pro těžební provozy, kde náklady na prostoje mohou přesáhnout 1 000–2 000 USD za hodinu. Výrobci náhradních dílů s místní výrobou často dodávají do 4–8 týdnů, přičemž v kritických situacích je k dispozici expresní dodání (již za 2–3 týdny). Integrovaná výroba CQC TRACK umožňuje:

• Responzivní vyřizování objednávek dle standardních i zakázkových požadavků
• Programy pro správu zásob pro vysoce žádané komponenty
• Nouzové výrobní sloty pro kritické potřeby
• Konsignační skladové opce pro velké flotily

Technická podpora: Dodavatelé náhradních dílů s odbornými znalostmi v oblasti těžebního inženýrství mohou poskytnout:

• Podpora aplikačního inženýrství pro specifické provozní podmínky (typ rudy, terén, klima)
• Zakázkové úpravy pro jedinečné požadavky (vylepšená těsnění, modifikované materiály)
• Podpora terénních služeb pro instalaci a řešení problémů
• Údaje o životnosti součástí pro plánování prediktivní údržby
• Školení pro údržbářský personál
• Služby analýzy poruch (určení hlavní příčiny)

8.2 Kritéria hodnocení dodavatelů pro těžební aplikace

Odborníci na zadávání veřejných zakázek pro těžební provozy by měli při posuzování potenciálních dodavatelů nosných válců uplatňovat přísné hodnotící rámce:

Posouzení výrobní kapacity: Hodnocení zařízení by mělo ověřit přítomnost:

Systémy managementu kvality: Certifikace ISO 9001:2015 představuje minimální přijatelný standard pro těžební komponenty. Dodavatelé s dalšími certifikacemi prokazují zvýšený závazek ke kvalitě:

• ISO/TS 16949 pro systémy kontroly kvality automobilového průmyslu (vynikající pro přesnou výrobu ve vysokých objemech)
• ISO 14001 pro environmentální management
• OHSAS 18001 / ISO 45001 pro bezpečnost a ochranu zdraví při práci
• Označení CE pro shodu s evropským trhem
• Certifikace specifických zákazníků (pokud existují)

Transparentnost materiálů a procesů: Renomovaní výrobci ochotně poskytují:

• Certifikace materiálů (MTR) s kompletními chemickými a mechanickými vlastnostmi (mezní pevnost v tahu, mezní pevnost, prodloužení, zmenšení plochy)
• Dokumentace procesu tepelného zpracování a ověřovací záznamy (časovo-teplotní profily, kalicí médium, parametry popouštění)
• Inspekční zprávy pro ověření rozměrů a NDT (UT, MPI)
• Možnost testování vzorků pro ověření zákazníkem
• Metalurgická analýza na vyžádání (mikrostruktura, hloubka vrstvy, profil tvrdosti)
• Vývojové diagramy procesů a plány řízení

Výrobní kapacita a dodací lhůty: Těžební provoz vyžaduje spolehlivé dodávky:

• Typické dodací lhůty pro zakázkovou výrobu v těžební třídě: 35–55 dní
• Programy pro inventuru kritických komponent
• Schopnost reakce na mimořádné události v případě neplánovaných poruch (15–25 dní)
• Kapacita podpory více strojů nebo celých vozových parků
• Škálovatelnost pro rostoucí požadavky

Zkušenosti a pověst: Dodavatelé s rozsáhlými zkušenostmi v těžebních aplikacích prokazují trvalou schopnost:

• Dlouholeté zkušenosti s obsluhou zákazníků v oblasti těžby (výhodou je 10+ let zkušeností)
• Referenční účty v podobných těžebních operacích (podle komodity, regionu)
• Případové studie úspěšných aplikací
• Uznání a certifikace v oboru
• Technické publikace a prezentace
• Účast v oborových asociacích (výbory SAE, ISO)

Finanční stabilita: Dlouhodobé dodavatelské vztahy vyžadují finančně stabilní partnery:

• Úvěrové ratingy a finanční výkazy
• Bankovní vztahy
• Investice do zařízení a vybavení
• Nevyřízené objednávky a využití kapacity
• Koncentrace zákazníků (diverzifikace)

8.3 Výhoda CQC TRACK pro těžební aplikace HYUNDAI

CQC TRACK nabízí několik výrazných výhod pro nákup podvozků pro ultra-velká rypadla HYUNDAI:

• Výrobní schopnosti na úrovni těžebního průmyslu: Komponenty navržené speciálně pro extrémně náročné těžební aplikace s vylepšenými specifikacemi nad rámec standardních vysoce odolných komponentů
• Integrované řízení výroby: Plná vertikální integrace od získávání materiálů až po finální montáž zajišťuje konzistentní kvalitu a úplnou sledovatelnost – což je nezbytné pro těžební provoz.
• Materiálová excelence: Prémiová legovaná ocel SAE 4140/42CrMo s UTS ≥950 MPa, povrchová tvrdost HRC 58-62, hloubka pouzdra 8-15 mm pro optimální odolnost proti opotřebení v důlním prostředí
• Těsnění pro těžební účely: Pokročilé vícestupňové těsnicí systémy s plovoucími těsněními, břitovými těsněními HNBR a labyrintovými prachovými kryty určenými pro extrémní znečištění (křemenný, silikátový prach)
• Komplexní zajištění kvality: Vylepšené zkušební protokoly včetně 100% ultrazvukové kontroly kritických výkovků, magneticko-praškové kontroly hřídelí a ověřování rozměrů pomocí souřadnicového měřicího stroje (SMM).
• Odbornost v oblasti aplikací: Technický tým s hlubokými znalostmi podvozkových systémů HYUNDAI a požadavků na pracovní cyklus v těžebním průmyslu
• Globální zásobovací kapacita: Zavedené distribuční sítě obsluhující hlavní těžební regiony po celém světě se spolehlivými dodacími lhůtami
• Konkurenceschopná ekonomika: Úspora nákladů 30–50 % při zachování kvality těžební třídy
• Technická podpora: Možnosti přizpůsobení pro specifické provozní podmínky, včetně vylepšených těsnicích sad, modifikovaných druhů materiálů a úprav geometrie
• Programy zásob: Flexibilní uspořádání skladových zásob pro těžební provozy pro zajištění okamžité dostupnosti

9. Analýza trhu a budoucí trendy v oblasti komponentů podvozků pro těžební průmysl

9.1 Globální vzorce poptávky

Globální trh s komponenty podvozků ultravelkých rypadel se nadále rozšiřuje, a to díky:

Růst poptávky po komoditách: Rostoucí globální poptávka po minerálech, kovech a kamenivu pohání expanzi těžebních operací po celém světě. Klíčové komodity, které pohánějí poptávku:

• Železná ruda (Austrálie, Brazílie, Jižní Afrika)
• Měď (Chile, Peru, Zambie, Demokratická republika Kongo)
• Uhlí (Austrálie, Indonésie, Jihoafrická republika, USA)
• Zlato (celosvětově)
• Bauxit (Austrálie, Guinea, Brazílie)
• Ropné písky (Kanada)

Rozvoj infrastruktury: Velké infrastrukturní iniciativy v jihovýchodní Asii, Africe, na Středním východě a v Jižní Americe udržují poptávku po těžké technice a náhradních dílech. Vládní výdaje na dopravní, energetické a vodohospodářské projekty zvyšují využívání zařízení a spotřebu dílů.

Rozšíření těžebního vozového parku: Rozvoj nových dolů a rozšiřování stávajících provozů v regionech bohatých na zdroje vytváří poptávku po novém vybavení a vytváří trvalé požadavky na náhradní díly. Řada HYUNDAI R, obzvláště oblíbená v asijských a afrických těžebních provozech, generuje značnou poptávku na trhu s náhradními díly.

Stárnutí vozového parku: Mnoho těžebních provozů má kvůli kapitálovým omezením prodlouženou dobu uchovávání zařízení, což zvyšuje spotřebu náhradních dílů, protože stroje pracují déle než 40 000–60 000 hodin a vyžadují několik generálních oprav podvozků.

9.2 Technologický pokrok

Nové technologie transformují výrobu součástí podvozků pro těžební aplikace:

Vývoj pokročilých materiálů: Výzkum nanomodifikovaných ocelí a pokročilých cyklů tepelného zpracování slibuje materiály nové generace se zvýšenou odolností proti opotřebení (zlepšení o 20–30 %) bez ztráty houževnatosti – což je obzvláště cenné pro těžební aplikace, kde životnost přímo ovlivňuje provozní náklady.

Optimalizace indukčního kalení: Pokročilé indukční systémy s monitorováním teploty v reálném čase a zpětnovazebním řízením dosahují bezprecedentní rovnoměrnosti v hloubce pouzdra (±1 mm) a rozložení tvrdosti (±2 HRC), čímž prodlužují životnost a zároveň snižují spotřebu energie.

Automatizovaná montáž a kontrola: Robotické montážní systémy s integrovanou vizuální kontrolou zajišťují konzistentní instalaci těsnění a ověřování rozměrů, čímž eliminují lidskou variabilitu v kritických procesech. Systémy strojového vidění dokáží detekovat vady neviditelné lidským okem (poškození těsnění na úrovni mikronů).

Technologie prediktivní údržby: Vestavěné senzory v komponentách podvozku mohou v reálném čase monitorovat teplotu, vibrace a opotřebení, což umožňuje prediktivní údržbu a zkracuje neplánované prostoje – což je obzvláště cenné pro vzdálené těžební operace. Bezdrátové senzorové sítě a platformy IoT umožňují monitorování celého vozového parku.

Simulace digitálních dvojčat: Pokročilé simulační nástroje umožňují výrobcům modelovat výkon součástí za specifických provozních podmínek a optimalizovat návrhy pro konkrétní aplikace a prostředí. Simulace metodou konečných prvků a dynamiky více těles předpovídají vzorce opotřebení a únavovou životnost.

Aditivní výroba: Pro prototypovou a malosériovou výrobu umožňuje aditivní výroba rychlé iterace složitých geometrií a zakázkových prvků, i když pro velkosériovou výrobu velkých těžebních komponentů zatím není nákladově efektivní.

9.3 Udržitelnost a repase

Rostoucí důraz na udržitelnost v těžebních provozech vede k zájmu o repasované komponenty podvozku:

• Renovace součástí: Procesy pro regeneraci a rekonstrukci opotřebovaných nosných válečků, prodloužení životnosti součástí a snížení dopadu na životní prostředí. Renovace může obnovit 80–100 % původní životnosti při 50–70 % nových nákladů.
• Zpětné získávání materiálu: Recyklace opotřebovaných součástí pro účely zpětného získávání materiálu, přičemž hodnota ocelového šrotu částečně kompenzuje náklady na jeho výměnu.
• Technologie pro prodloužení životnosti: Pokročilé svařovací a navařovací procesy pro renovaci součástí, včetně svařování pod tavidlem, laserového navařování a plazmového přenosu pro renovaci běhounu a přírub.
• Iniciativy cirkulární ekonomiky: Programy pro návrat a repasi jader, snižování spotřeby odpadu a surovin.
• Snížení uhlíkové stopy: Repasování obvykle vyžaduje o 80–90 % méně energie než nová výroba, což výrazně snižuje uhlíkovou stopu.

Společnost CQC TRACK vyvíjí kapacity v oblasti repase komponentů s cílem podpořit cíle udržitelnosti zákazníků z těžebního průmyslu a zároveň poskytnout cenově efektivní možnosti výměny. Integrované výrobní znalosti společnosti ji staví do dobrých pozic pro kvalitní repasované programy.

10. Závěr a strategická doporučení pro těžební provozy

Nosná kladka pásu HYUNDAI 81ND12050 pro rypadla R700, R800 a R850 představuje přesně vyrobený komponent těžební třídy, jehož výkon přímo ovlivňuje dostupnost stroje, provozní náklady a produktivitu dolu. Pochopení technických složitostí – od výběru slitiny (SAE 4140/42CrMo) a metodiky kování až po přesné obrábění, ložiskové systémy a vícestupňovou konstrukci těsnění těžební třídy – umožňuje manažerům těžebních zařízení činit informovaná rozhodnutí o zadávání veřejných zakázek, která vyvažují počáteční náklady a celkové náklady na vlastnictví v nejnáročnějších aplikacích.

Pro těžební provozy využívající největší bagry HYUNDAI vyplynula z této komplexní analýzy následující strategická doporučení:

1. Upřednostněte specifikace pro těžební použití před standardními těžkými komponenty, ověřte jakost materiálu (preferováno SAE 4140/42CrMo), parametry tepelného zpracování (jádro 280-350 HB, povrch HRC 58-62, hloubka pouzdra 8-15 mm) a návrh těsnicího systému pro prostředí s extrémní kontaminací.
2. Ověřte robustnost těsnicího systému s ohledem na to, že vícestupňová důlní těsnění s plovoucími těsněními, břitová těsnění HNBR a labyrintové prachové kryty poskytují nezbytnou ochranu v podmínkách důlního areálu s křemenným a silikátovým prachem.
3. Vyhodnoťte dodavatele z hlediska těžebních kapacit a hledejte důkazy o kapacitě kování velkých součástí (lisy s výkonem přes 5 000 tun), moderním CNC zařízení, možnostech tepelného zpracování velkých profilů a komplexním zařízením pro nedestruktivní zkoušení (UT, MPI, CMM).
4. Požadujte transparentnost materiálů a procesů, vyžadujte a ověřujte certifikace materiálů (MTR), záznamy o tepelném zpracování (časově-teplotní profily) a inspekční zprávy – to je nezbytné pro komponenty, které musí spolehlivě fungovat při extrémním zatížení.
5. Při nahrazování aftermarketových komponentů za originální díl s číslem dílu 81ND12050 ověřte přesnost křížového odkazu a zajistěte kompatibilitu s konkrétním modelem HYUNDAI (R700, R800 nebo R850) a rokem výroby.
6. Zavádět protokoly údržby vhodné pro těžební průmysl, včetně pravidelné kontroly stavu těsnění, opotřebení běhounu a integrity přírub, s prediktivními technikami, jako je termografie a vibrační analýza, pro včasnou detekci poruch.
7. Zavádějte systémové strategie výměny, vyhodnocujte stav nosných kladek spolu s pásovým řetězem, spodními kladkami, napínacím kolem a řetězovým kolem, abyste optimalizovali výkon podvozku a zabránili zrychlenému opotřebení nových součástí.
8. Rozvíjet strategická partnerství s dodavateli s výrobci, jako je CQC TRACK, kteří prokazují technickou kompetenci na úrovni těžebních technologií, závazek ke kvalitě a spolehlivost dodavatelského řetězce, a přecházet od transakčního nákupu k řízení vztahů založenému na spolupráci.
9. Zvažte celkové náklady na vlastnictví a vyhodnoťte možnosti náhradních dílů, které nabízejí úsporu nákladů 30–50 % a zároveň zachovávají kvalitu těžební třídy a výkonnostní paritu s originálními komponenty.
10. Zavést sledování životnosti součástí pro vývoj výkonnostních dat specifických pro dané místo, což umožní prediktivní plánování výměn a neustálé zlepšování výběru součástí na základě skutečných mír opotřebení v konkrétních typech rud a provozních podmínkách.
11. Vyhodnoťte možnosti repase komponentů na konci jejich životnosti, snižte dopad na životní prostředí a dlouhodobé náklady a zároveň zachovejte kvalitu prostřednictvím profesionálních procesů renovace.

Uplatňováním těchto principů si těžební provozy mohou zajistit spolehlivá a cenově efektivní řešení podvozků, která udrží produktivitu rypadla a zároveň optimalizují dlouhodobou provozní ekonomiku – což je konečný cíl profesionální správy zařízení v dnešním konkurenčním těžebním prostředí.

Společnost CQC TRACK, jakožto specializovaný výrobce s integrovanými výrobními kapacitami a komplexním zajištěním kvality pro těžební aplikace, představuje životaschopný zdroj pro sestavy nosných válečků HYUNDAI 81ND12050 a nabízí kvalitu těžební třídy s cenovými výhodami specializované čínské výroby.

Často kladené otázky (FAQ) k těžebním aplikacím

Otázka: Jaká je typická životnost nosného válce HYUNDAI 81ND12050 u bagrů R700/R800/R850 v těžebních aplikacích?
A: Životnost se výrazně liší v závislosti na provozních podmínkách: těžká výstavba 6 000–8 000 hodin, provoz v lomu 5 000–7 000 hodin, středně těžká těžba 4 500–6 000 hodin, těžká těžba 3 500–5 000 hodin, extrémní těžba 2 500–4 000 hodin.

Otázka: Jak mohu ověřit, zda náhradní nosný válec splňuje specifikace HYUNDAI pro těžební průmysl?
A: Vyžádejte si protokoly o zkoušce materiálu (MTR) s potvrzením chemického složení slitiny (doporučuje se SAE 4140/42CrMo), dokumentaci o ověření tvrdosti (jádro 280-350 HB, povrch HRC 58-62, hloubka pouzdra 8-15 mm) a protokoly o rozměrové kontrole. Renomovaní výrobci, jako je CQC TRACK, tuto dokumentaci ochotně poskytují.

Otázka: Co odlišuje nosné válce těžební kvality od standardních těžkých komponentů?
A: Komponenty těžební kvality se vyznačují vylepšenými materiálovými specifikacemi (SAE 4140), větší hloubkou kalené skříně (8–15 mm), robustnějším výběrem ložisek s vyšší dynamickou únosností (o 30–50 % vyšší), pokročilými vícestupňovými těsnicími systémy pro extrémní znečištění (ochrana křemenem/silikátem), 100% nedestruktivním testováním (UT, MPI) a prodlouženou zárukou (3 000–5 000 hodin).

Otázka: Jak mohu identifikovat selhání těsnění dříve, než dojde ke katastrofickému poškození v těžebních aplikacích?
A: Pravidelná kontrola by měla kontrolovat úniky maziva kolem těsnění (viditelné jako vlhkost nebo nahromaděné nečistoty). Termografické zobrazování může identifikovat poškození ložiska prostřednictvím zvýšení teploty (10–20 °C nad základní teplotu). Hrubé otáčení detekovatelné během kontrol údržby (ručně se zvednutou kolejnicí) také naznačuje poškození těsnění. Analýza vibrací může odhalit poškození ložiska v rané fázi.

Otázka: Co způsobuje předčasné opotřebení nosných válečků v těžebních aplikacích?
A: Mezi běžné příčiny patří selhání těsnění, které umožňuje vniknutí kontaminantů (nejčastější, 70–80 % poruch), nesprávné napnutí pásu (příliš utažené nebo příliš volné), provoz ve vysoce abrazivních materiálech (křemen, žula, železná ruda), poškození nárazem důlních sutin, smíchání nových válečků s opotřebovanými součástmi pásu a nedostatečné mazání (u provozuschopných konstrukcí).

Otázka: Mám u rypadel třídy 70–85 tun vyměňovat nosné kladky jednotlivě nebo v párech?
A: Nejlepší postupy v oboru doporučují výměnu nosných kladek v párech na každé straně, aby se zachoval vyvážený výkon pásu a zabránilo se zrychlenému opotřebení nových součástí spárovaných s opotřebovanými protějšky. Pokud více kladek vykazuje opotřebení, zvažte výměnu všech kladek na dané straně.

Otázka: Jakou záruku mohu očekávat od kvalitních dodavatelů náhradních dílů pro nosné kladky pro těžební účely?
A: Renomovaní výrobci náhradních dílů obvykle nabízejí záruku 1–2 roky na výrobní vady s dobou krytí 3 000–5 000 provozních hodin pro těžební aplikace. Záruční podmínky se liší, proto by písemná dokumentace měla specifikovat rozsah krytí a postupy pro reklamaci.

Otázka: Mohou být nosné válce z druhovýroby upraveny pro specifické těžební podmínky?
A: Ano, zkušení výrobci jako CQC TRACK nabízejí možnosti přizpůsobení včetně vylepšených systémů těsnění pro extrémní znečištění (křemen, silikát), modifikovaných druhů materiálů pro specifické typy rud (vyšší tvrdost u železné rudy), úprav geometrie přírub pro provoz na bočním sklonu (až 30°) a korozivzdorných povlaků pro mokrou těžbu (podzemní, tropická).

Otázka: Jaké jsou kritické ukazatele opotřebení nosných válců důlních bagrů?
A: Mezi kritické indikátory opotřebení patří netěsnost těsnění, zmenšení vnějšího průměru (přesahující 12–18 mm), opotřebení příruby (zmenšení tloušťky o více než 25–30 %), abnormální radiální vůle (přesahující 4–6 mm), abnormální axiální vůle (přesahující 3–5 mm), hrubé otáčení, viditelné odlupování povrchu, zvýšená provozní teplota (10–20 °C nad základní teplotu) a plochá místa (zalepování).

Otázka: Jak často by se mělo kontrolovat napnutí pásů u rypadel třídy R700/R800/R850 v důlních provozech?
A: Napětí kolejí by mělo být kontrolováno v každém 250hodinovém servisním intervalu (u nepřetržitého těžebního provozu týdně), po prvních 10 hodinách u nových součástí, při výrazné změně provozních podmínek (např. při přechodu z měkkého do skalnatého terénu) a vždy, když je pozorováno abnormální chování kolejí (plesknutí, vrzání, nerovnoměrné opotřebení).

Otázka: Jaké jsou výhody získávání komponentů pro těžební bagry HYUNDAI od společnosti CQC TRACK?
A: CQC TRACK nabízí konkurenceschopné ceny (o 30–50 % levnější než originální díly), výrobní kapacitu na úrovni těžebního průmyslu s prémiovou slitinou SAE 4140 a povrchovou tvrdostí HRC 58–62, vylepšené vícestupňové těsnicí systémy pro extrémní znečištění, komplexní zajištění kvality (certifikace ISO 9001, 100% kontrola UT) a technické znalosti v oblasti těžebních aplikací.

Otázka: Jak ovlivňují provozní podmínky v těžebním průmyslu životnost nosných válců?
A: Mezi faktory zkracující životnost válečků patří: vysoký obsah křemene/oxidu křemičitého v rudě (urychluje abrazivní opotřebení 2–3krát), vystavení vodě/kalu (zvyšuje namáhání těsnění a riziko kontaminace), teplotní extrémy (ovlivňují mazivo a materiály těsnění), rázové zatížení (urychluje únavu ložisek) a nepřetržitý pohyb vysokou rychlostí (zvyšuje tvorbu tepla a míru opotřebení).

Otázka: Jaké postupy údržby prodlužují životnost nosných válečků v těžebních provozech?
A: Mezi klíčové postupy patří správná údržba napnutí pásů (kontrola týdně), pravidelná kontrola stavu těsnění a včasné odhalení netěsností, vyhýbání se mytí těsnění vysokotlakým vzduchem, rychlá výměna těsnění na hranici opotřebení (předtím, než dojde k sekundárnímu poškození), systémové strategie výměny (párování nových válečků s dobrým řetězem) a školení obsluhy o správných technikách jízdy (snížená rychlost v nerovném terénu).

Otázka: Jak si mohu vybrat mezi různými konfiguracemi nosných válců pro těžební aplikace?
A: Výběr závisí na: specifikacích řetězu pásů (rozteč, profil kolejnice, průměr pouzdra), použití stroje (typ těžby, terén, úhly sklonu do 30°), provozních podmínkách (úroveň znečištění, klima, abrazivita materiálu) a výkonnostních požadavcích (cílová životnost, cenová omezení). Optimální výběr může poskytnout technická podpora od výrobců, jako je CQC TRACK.

Otázka: Jaký je rozdíl mezi nosnými válečky s jednou a dvěma přírubami?
A: Dvoupřírubové kladky zajišťují pozitivní uchycení pásu v obou směrech, což je výhodné pro provoz na bočních svazích a pro náročné těžební aplikace. Jednopřírubové kladky umožňují určité vyrovnání nesouososti a obvykle se používají pouze na vnitřní straně pásu. U strojů třídy R700/R800/R850 pracujících v dolech jsou dvoupřírubové kladky standardně na obou stranách.

Otázka: Jak přesně změřím opotřebení nosného válce?
A: Mezi kritická měření patří: vnější průměr (pomocí pásma pí nebo velkých posuvných měřítek, měření ve více bodech), tloušťka příruby (posuvná měřítka), radiální vůle (úchylkoměr s páčidlem, při zdvižené kolejnici), axiální vůle (úchylkoměr s axiálním zatížením) a těsnicí vůle (spárové měrky). Zaznamenávejte měření v pravidelných intervalech pro stanovení míry opotřebení (mm na 1 000 hodin).

Otázka: Jaké jsou známky toho, že je bezprostředně nutné vyměnit nosný váleček?
A: Mezi příznaky patří: viditelný únik těsnění (vlhkost, nahromaděné nečistoty), pocit hrubého otáčení při ručním otáčení, zvýšená provozní teplota (detekovatelná dotykem nebo infračerveným zářením), neobvyklé zvuky během provozu (skřípání, dunění), viditelné opotřebení příruby s ostrými hranami, měřitelná vůle překračující specifikace (radiální 4–6 mm) a plochá místa indikující zaseknutí.

Otázka: Mohou být nosné válce repasovány nebo repasovány pro těžební aplikace?
A: Ano, renomované renovační služby mohou vyměnit ložiska a těsnění, obnovit opotřebované běhouny a příruby pomocí tvrdého navařování (obloukové navařování pod tavidlem, laserové navařování) a obnovit komponenty do stavu jako nové za 50–70 % ceny nového dílu. CQC TRACK vyvíjí renovační kapacity na podporu cílů zákazníků z těžebního průmyslu v oblasti udržitelnosti.

Otázka: Jak stav řetězu pásů ovlivňuje životnost nosných kladek?
A: Opotřebovaný řetěz pásu (nadměrné prodloužení rozteče přesahující 2–3 %, opotřebovaný profil kolejnice) urychluje opotřebení nosných kladek změnou geometrie kontaktu a zvýšením dynamického zatížení. Nejlepší praxe v oboru doporučuje vyměnit kladky i řetěz společně, když opotřebení řetězu přesáhne prodloužení 2–3 %.

Otázka: Jaký je správný postup skladování náhradních nosných válečků v těžebních provozech?
A: Skladujte v čistém a suchém prostředí chráněném před povětrnostními vlivy (nejlépe v interiéru). Uchovávejte v originálním obalu s vysoušedlem, pokud je k dispozici. Pravidelně otáčejte (každé 3–6 měsíce), aby se zabránilo zaschnutí ložisek. Chraňte před kontaminací a poškozením nárazem. Dodržujte doporučení výrobce pro skladování ohledně životnosti těsnění a plastického maziva (obvykle 2–3 roky).

Tato technická publikace je určena pro profesionální manažery zařízení, specialisty na nákup a údržbářský personál v těžebním průmyslu a těžkém stavebnictví. Specifikace a doporučení vycházejí z průmyslových norem a údajů výrobců dostupných v době vydání. Všechny názvy výrobců, čísla dílů a označení modelů slouží pouze k identifikačním účelům. Pro rozhodnutí specifická pro danou aplikaci se vždy poraďte s dokumentací k zařízení a obraťte se na kvalifikované technické odborníky.
